Les douilles électriques

Leur rôle est d’alimenter en courant les ampoules d’éclairage. La liaison se fait ici par l’intermédiaire du culot de l’ampoule, dont la fonction est à la fois de maintenir l’ampoule et de l’alimenter. On trouve ici deux grands type de culots, à baïonnette ou à vis, plus des formes spécifiques pour les ampoules crayons et les ampoules capsules.

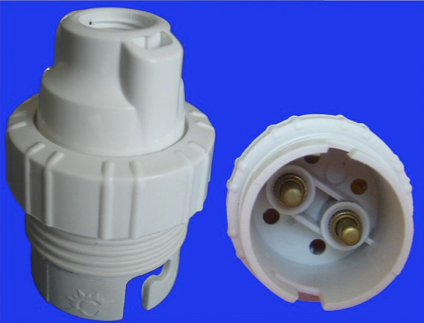

Les douilles à baïonnette pour ampoules B, dites Swan

Le culot est cylindrique et comporte deux ergots. Une douille à baïonnette y correspond. Elle existe en deux tailles : 15 mm (B 15) et 22 mm (B 22).

Les douilles à vis pour ampoules E, dites Edison

Le culot est cylindrique et comporte un pas de vis. Une douille à vis y correspond. Elle existe en quatre tailles : 14 mm (E 14), 22 mn (E 22), 27 mm (E 27) et 40 mm (E 40).
La structure des douilles est relativement complexe. Quel qu’en soit le type, on trouve, à l’intérieur, une noix, initialement en porcelaine, mais désormais en matière plastique, qui isole le dispositif de contact. L’enveloppe de la douille est généralement métallique, mais aussi, maintenant, souvent en matière plastique. Elle est composée d’un culot percé de façon à laisser passer les conducteurs et d’un fourreau cylindrique se rapportant sur le culot, soit par vissage direct, soit par l’intermédiaire d’une bague. Une seconde bague, qui se visse sur le fourreau, sert à fixer l’embase des abat-jours.
Certaines douilles intègrent un interrupteur (sous la forme d’un bouton traversant).

Les douilles pour ampoules halogènes

Les ampoules halogènes occupent aujourd’hui encore une place importante dans l’éclairage de nos maisons, dans la mesure où elles ont prolongé l'existence des ampoules à incandescence jusqu'en 2018. Elles sont retirées du marché depuis septembre 2018. Certaines ampoules ont un culot à vis classique de type Edison, dans les différentes tailles de celui-ci. Beaucoup, en revanche, plus spécialisées, ont un culot et une douille spécifiques.
Les ampoules “crayon” R7s sont en forme de petit tube clair traversé par un filament. Un plot à chaque extrémité est noyé dans un isolant cylindrique en porcelaine. L’ampoule vient se loger entre deux plots montés sur ressort pour bloquer l’ampoule. La longueur de l’ampoule (culots compris) est fonction de sa puissance : de 74 mm (60 W) à 200 mm (1 500 W). Elles perdurent sur le marché au-delà de 2018, aucune alternative Led n'ayant été mis sur le marché.  
L’ampoule “capsule” G est en forme de bulbe plat de petite taille.  Son alimentation se fait par deux broches isolées seulement par le verre.  C’est une ampoule très basse tension (12 V) de faible puissance (10 et 20 W). Elles existent en version Led.
Les ampoules spots à réflecteur dichroïque intégré, très utilisées actuellement, possèdent également un culot à broches. Elles existent aussi en version Led
