Installations électriques : la protection des conducteurs

Quelques gestes techniques très simples suffisent pour réaliser la plupart des interventions sur les circuits et l’appareillage électrique. N’hésitez donc jamais à adapter l’installation chaque fois que nécessaire, au lieu d’ajouter prises multiples et rallonges pour alimenter de nouveaux appareils ; cette multiplication des raccords et contacts à frottement constituant l’une des principales sources d’incidents souvent graves. Dans tous les cas, n’employez que des appareils et produits portant le label “NF-USE”.

Les circuits électriques

Chaque fois que l’on ajoute dans une pièce un appareil dont la consommation sature la capacité du circuit existant, il faut soit changer les conducteurs pour renforcer le circuit, soit en implanter un nouveau. Cette solution, souvent la plus simple (particulièrement avec des circuits encastrés), permet de réaliser une installation aux dernières normes, protégée par son propre coupe-circuit ou disjoncteur si sa consommation dépasse la capacité du dispositif de protection existant.

Les canalisations électriques

Les conducteurs électriques doivent cheminer dans des canalisations qui les protègent contre les agressions physiques, les isolent entre eux et ne propagent pas un début d’incendie résultant d’un court-circuit.

Les interdictions

Il est désormais interdit d’utiliser:
• les gaines métalliques;
• les baguettes en bois;
• les gaines en plastique de couleur orange (sauf si elles sont encastrées dans un matériau incombustible).

Les câbles multiconducteur

Ils comportent plusieurs conducteurs actifs et un conducteur passif (protection - terre) isolés, noyés dans une gaine en PVC souple. Deux types d’installations sont acceptés :
• en montage apparent dans les vides de construction, les moulures, plinthes ou conduits ;
• en montage enterré, sous réserve d’utiliser un câble d’un manteau protecteur.

Les conduits encastrés

Ils s’utilisent essentiellement dans une construction neuve, mais peuvent également s’intégrer dans des cloisons composites.

Les gaines

Les gaines normalisées portant une désignation de type “NF-USE 25 ICO 300” sont dédiées aux installations encastrées. Elles doivent avoir le marquage suivant:
– “NF-USE”, la marque de conformité ;
– “25”, diamètre extérieur (16, 20, 25, 32, 40, 50, ou 63 mm) ;
– “ICO”, la catégorie du matériau (IRO ou IRL pour les tubes rigides, ICO ou ICA pour les gaines flexibles) ;
– “300”, la résistance mécanique (3 = moyenne) et la tenue en température (00 = pas d’exigence particulière,
   05 = de – 5 à + 60 °C, 90 = pouvant temporairement résister à 90 °C).

L’implantation des circuits

Les règles d’implantation sont impératives :
• tous les circuits cheminant dans une gaine doivent venir du même disjoncteur de branchement ;
•  tous les circuits doivent être protégés individuellement contre les surintensités ;
• aucune gaine ne doit croiser une tuyauterie métallique à une distance inférieure à 3 cm
• les conduits doivent être continus entre deux organes de raccordement (boîtes de dérivation, socles de prises, de commutateurs ou de lampes), sans liaisons en T, sauf pour la protection d'un câble multiconducteur, qui peut être discontinue..

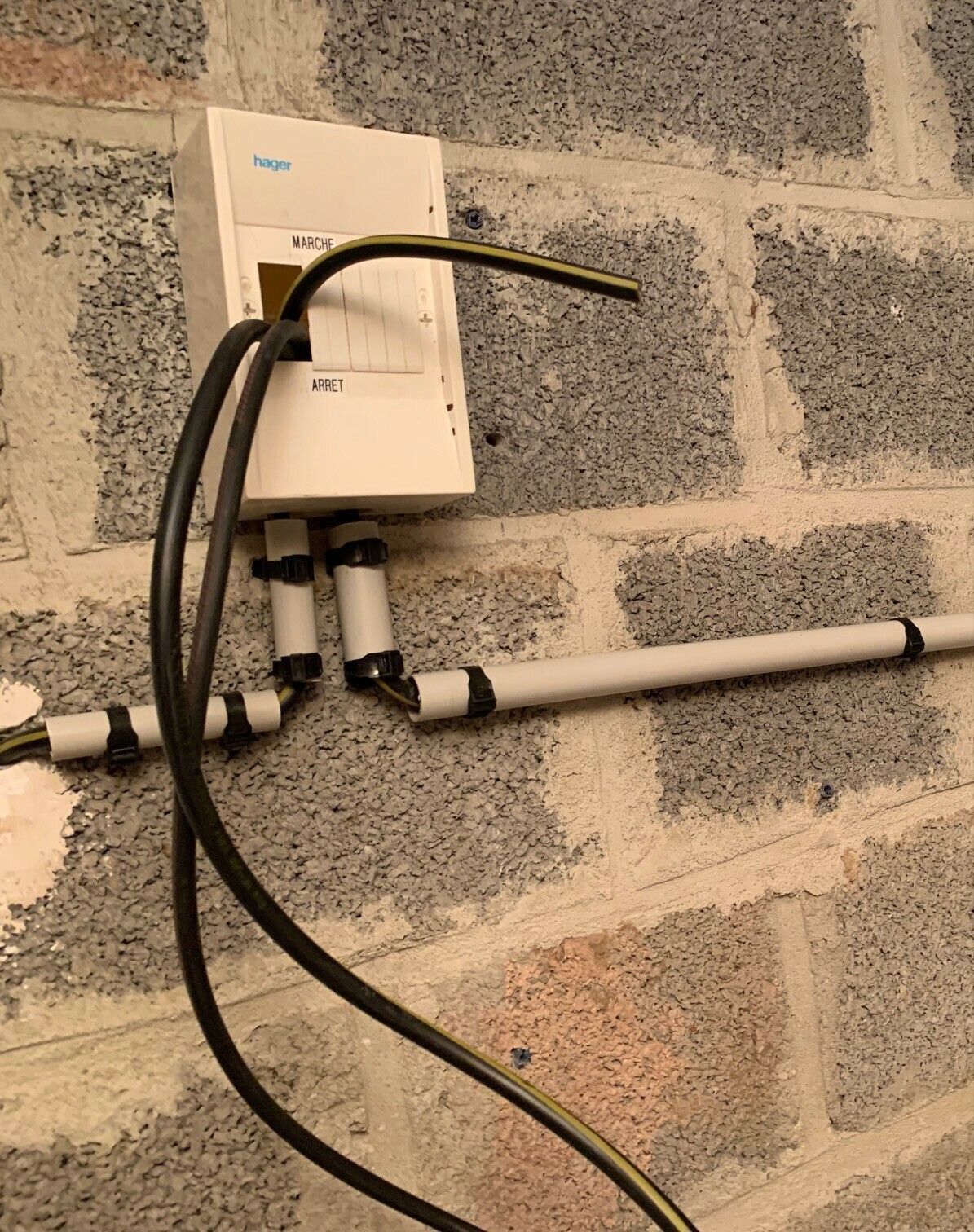

Les conduits apparents

Ils sont les plus pratiques pour le bricoleur, d’autant plus qu’il existe des produits très simples d’emploi donnant un bel aspect fini :
• les baguettes en plastique, avec couvercle rapporté ou intégré, s’utilisent pour abriter des circuits alimentant des prises 16 A et des luminaires.
• les goulottes, moulures et plinthes également en plastique peuvent abriter des circuits plus importants, tant en nombre qu’en calibre de puissance et même en diversité (240 V, 12 V, vidéo, audio, téléphone, informatique).
• les tubes apparents pouvant contenir un câble multiconducteur, ou des conducteurs rigides (la protection, dans ce cas, devant être continue).

N'hésitez par à faire intervenir un électricien professionnel si vous n'êtes pas assuré de vos compétences en électricité.
