Assembler des tubes de cuivre avec des raccords à rondelles

Quand on veut installer un appareil sanitaire en le raccordant à l’installation sans faire de gros travaux, on peut avoir recours à des éléments de raccordement qui se montent sans soudure ni brasure, ni travail d’usinage comme pour les collets battus. Il s’agit de raccords à rondelles qui assurent la jonction entre deux canalisations par simple vissage.

Description

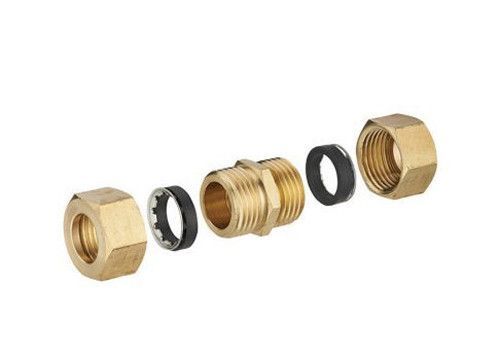

Un raccord à rondelles se compose de deux bagues-écrous (parties femelles) qui se vissent sur une partie centrale à deux filetages (partie mâle double). Deux petites rondelles sont destinées à être intercalées entre parties femelles et partie mâle. Il y a également deux joints d’étanchéité. Le raccord est en laiton. Il peut s’agir d’un raccord de prolongation, mais il existe également des raccords à rondelles coudés et en T. Vous pouvez donc, avec tous ces raccords, réaliser tous les cas de figure d’une installation.
Théoriquement, il est possible d’effectuer tout une installation avec ces types de joints (et donc sans soudure ni brasure). Leur prix constitue cependant un problème et fait obstacle à leur utilisation pour réaliser un ensemble complet.

Montage

Commencez par effectuer les coupes à l’aide du coupe-tube ou de la scie à métaux. La jonction entre les extrémités des deux tubes, à l’intérieur du raccord, n’est pas obligatoirement jointive – d’où une légère tolérance vis-à-vis des erreurs ou des imprécisions de coupe.
Le bord du tube doit être correctement ébarbé. Nettoyez-le avec de la laine d’acier s’il est sale ou oxydé. Il faut, bien entendu, choisir un raccord correspondant au diamètre du tube utilisé (on trouve des raccords pour tous les diamètres usités).
Engagez les deux bagues-écrous (parties femelles) sur les deux tubes, puis les rondelles ; ces dernières n’étant pas plates, la partie la plus large doit être dirigée vers la bague. Placez ensuite les deux joints de caoutchouc.
Amenez les deux tubes en regard et vissez les parties femelles sur la partie mâle. Le raccord doit être bloqué à l’aide de deux clés : l’une maintient la partie mâle, tandis que l’autre bloque la partie femelle.
Au cours du serrage, la rondelle métallique prise entre partie mâle et partie femelle se redresse et pénètre légèrement dans le cuivre, jouant le même rôle qu’un collet battu. Le joint de caoutchouc, pressé contre la rondelle, assure l’étanchéité.

Comme les collets battus, les raccords à rondelles (de même que les raccords bicônes) sont strictement réservés aux canalisations d’alimentation en eau (qu’elle soit chaude ou froide). Ils sont rigoureusement interdits sur les canalisations de gaz, où ils n’offrent pas une garantie de sécurité suffisante.
