Électricité : pourquoi des fils de couleurs différentes?

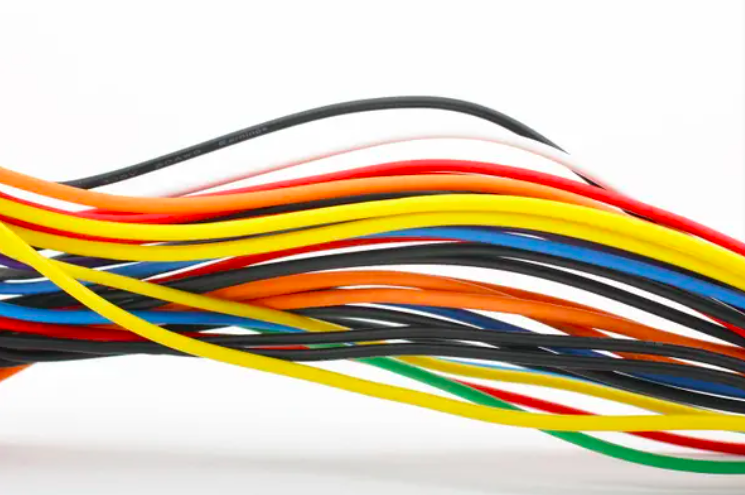

Les couleurs des fils électriques correspondent à un code précis, indispensable à connaître pour s'y retrouver dans une installation électrique. Le principe en est simple : encore faut-il le connaître.

Pourquoi des couleurs de fils différents?

Autrefois, les installations électriques étaient alimentées en courant continu : c'était simple car le courant arrivait par un pôle (positif) et partait vers la terre par un autre (pôle négatif). Aujourd'hui, on utilise du courant alternatif, qui change de sens "alternativement" 50 fois par seconde.

Fils électriques rouges et fils bleus (phase et neutre)

Par convention, on continue d'utiliser deux couleurs de base en sortie de disjoncteur d'abonné (départ de l'installation):
– le rouge pour le pôle positif (phase)
– le bleu pour le pôle négatif (le neutre). Les distinctions de couleurs des conducteurs actifs ne concernent que la phase. Le neutre est toujours bleu, dans toute l'installation. On passe du rouge au bleu au niveau de l'alimentation d'un appareil consommateur de courant : par exemple dans une douille d'éclairage.

Attention : sur les installations antérieures à 1970, le code des couleurs était :
le vert ou jaune pour la phase
le rouge, gris ou blanc pour le neutre

Fil de terre

Depuis 1970, toute installation électrique doit posséder une borne de liaison avec le terre pour y raccorder les conducteurs de protection qui relient tous les équipements à carcasse métallique et tous éléments métalliques d'une habitation (liaison équipotentielle) pour éviter les risques d'électrocution en cas de défaut d'isolement  et de contact humain avec cette partie sous tension:
– le vert
– le jaune
– le vert-jaune...
... sont les couleurs strictement réservées aux conducteurs de protection (le vert-jaune étant le plus utilisé).

Les autres couleurs de fils électriques

Toutes les couleurs autres que le bleu, le vert, le jaune et le vert-jaune, peuvent être attribués à des conducteurs de phase. Si le fil de phase est toujours rouge au départ de l'installation, il change de couleur à chaque appareil de coupure (interrupteur, télérupteur, relais) ou de distribution (prise, bornes de dérivation).

C'est un mode de repérage indispensable pour s'y retrouver dans l'affection des conducteurs d'une installation.

Article mis à jour le 27 juillet 2024
